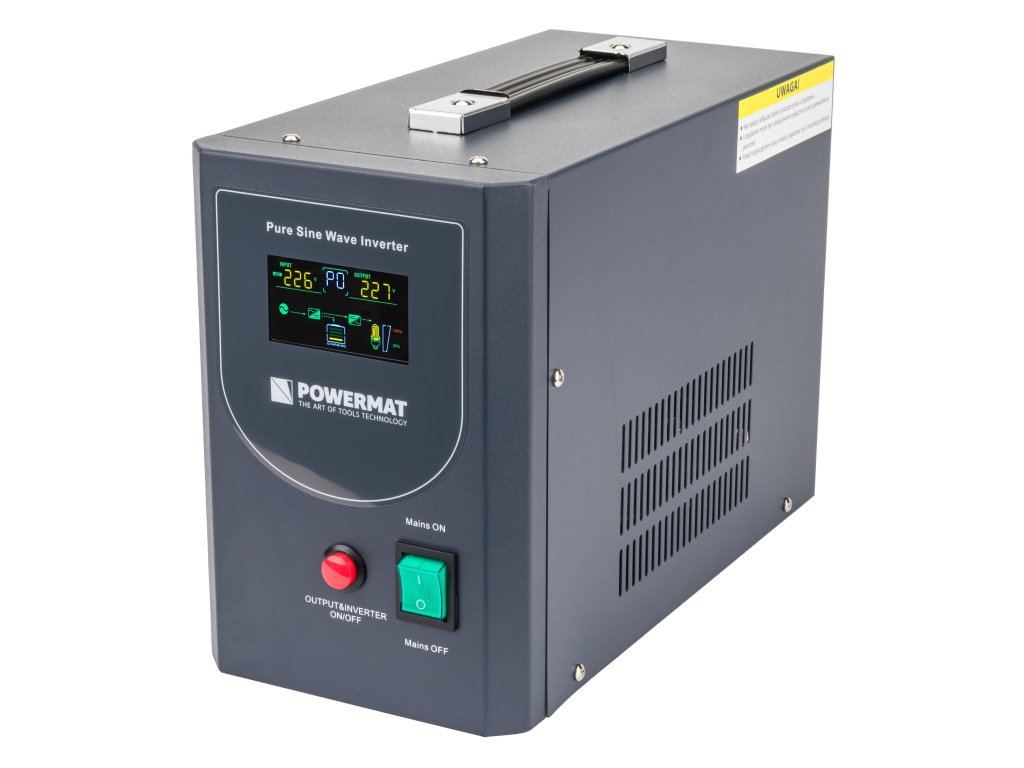

UPS uređaj s LCD 500V 400W inverter PM-UPS-500MP

Detailní popis produktu

Karakteristika proizvoda

UPS uređaj (Uninterruptible Power Supply) je neophodan uređaj koji osigurava neprekinutu napajanje za druga elektronička uređaja, čak i u slučaju prekida mrežnog napajanja. Čim je napajanje u utičnici, UPS automatski puni povezanu bateriju. Kako bi ispunio svoju svrhu, UPS ima niz zaštitnih funkcija protiv preopterećenja, pregrijavanja, previsokog i preniskog ulaznog napona, prepunjenja i pražnjenja baterije te kratkog spoja, što pruža maksimalnu zaštitu za povezane uređaje.

• U jednom uređaju kombiniraju se funkcije pretvarača DC/AC, UPS uređaja i automatskog punjača za baterije.
• U slučaju prekida električne energije UPS odmah napaja povezane uređaje, što omogućava sigurno isključivanje i zaštitu važnih podataka. Nagli prekidi struje mogu dovesti do gubitka informacija i oštećenja uređaja.
• UPS izvor marke POWERMAT nudi odlično rješenje za ovaj problem. Omogućuje povezivanje vanjske baterije ili baterijskog seta (paralelno) s naponom od 12V i ima dva izlazna konektora s naponom 230V, što omogućava napajanje dva uređaja istovremeno.
• U uređaju se koristi toridni transformator, koji osigurava visoku učinkovitost i nisku struju praznog hoda. Ovaj uređaj je mnogo štedljiviji od starijih konstrukcija s E oblikovanim jezgrom.
• Brzi 32-bitni mikroprocesor jamči precizan i besprijekoran rad.
• Izlazni napon uređaja je čista sinusoidna krivulja, što omogućava rad s gotovo bilo kojom vrstom opterećenja.
• Visoki punjački strujni kapacitet (vrijednosti navedene u tehničkim parametrima).
• Pametno upravljanje ventilatorom za hlađenje ovisi o trenutnoj temperaturi uređaja i opterećenju.
• Ugrađeni stabilizator napona s AVR.
• Uređaj je dizajniran za rad s bezb maintenancebatterije AGM VRLA ili GEL.
• Osim toga, ugrađeni LCD ekran jasno prikazuje trenutni radni način izvora. Visoko pregledni priručnik na hrvatskom jeziku olakšava korištenje uređaja.

Primjeri korištenja

UPS izvor PM-UPS-500MP tvrtke Powermat pruža neprekidno napajanje i zaštitu za široku lepezu uređaja, kao što su:

• Računala
• Sigurnosni sustavi
• Radne stanice
• Serveri
• Telekomunikacijska i fiskalna oprema
• AV uređaji
• Peći, pumpe i regulatori grijanja
• Drugi uređaji s različitim vrstama opterećenja, prilagođeni potrošnji.

Osobine proizvoda

UPS tipa line-interactive

• Jedna od glavnih prednosti ovog tipa izvora je interaktivni režim s napojnom linijom. U slučaju pada napona, uređaj se automatski prebacuje na spojenu bateriju, čime osigurava stabilan izlazni napon i neprekidno napajanje.
• Komunikacija s napojnom linijom omogućava učinkovitiju zaštitu povezanih uređaja od oštećenja uslijed nestabilnih napona.
• Još jedna prednost line-interactive UPS uređaja je njihova relativno niska cijena u usporedbi s drugim tipovima UPS-a, poput online izvora, što čini ova uređaja dostupnijima za male tvrtke i kućne korisnike.

Čista sinusoidna krivulja

Uređaj proizvodi izlazni napon s "sinusoidalnim oblikom", kakav se pojavljuje u običnoj električnoj mreži. To omogućava napajanje induktivnih uređaja (npr. električni alati, kompresori zraka, klima uređaji, hladnjaci itd.). Važno je obratiti pažnju na odabir snage izvora u odnosu na opterećenje.

Prekid struje nije problem

Inženjeri su implementirali funkciju hladnog starta u PM-UPS-500MP, koja omogućava uređaju rad u baterijskom režimu bez prethodnog priključivanja na električnu mrežu. Ovo je idealno rješenje za iznenadne prekide kada trebate brzi pristup podacima na radnom računalu ili drugom uređaju.

LCD DISPLEJ

Uvijek pod kontrolom

• LCD ekran omogućava korisniku praćenje ključnih parametara izvora, kao što su ulazni i izlazni napon, frekvencija u Hz, status baterije, opterećenje i trenutni radni režim. Ova preglednost osigurava stalnu kontrolu nad statusom uređaja i omogućava brzu reakciju u slučaju potrebe.

Radni režimi uređaja

1. Režim UPS: napajanje iz mreže uz istovremeno punjenje baterije, s prebacivanjem na napajanje iz baterije u slučaju nestabilnog napona ili prekida električnog napajanja.
2. Režim ispravljača: punjenje baterije bez napajanja potrošača.
3. Režim pretvarača DC/AC: napajanje izravno iz baterije bez priključenja na električnu mrežu.

Tehnički podaci

• Snaga: 500VA / 400W
• Napon: 230V AC
• Izlazni konektori: 2x 230V utičnica s uzemljenjem tipa schuko
• Zaštita izlaza: Stakleni osigurač
• Frekvencija: 50Hz
• Tip transformatora: Toridni
• Stabilizacija napona: DA
• Oblik napona: Čista sinusoidna krivulja
• Iskrivljenost vala: ≤3%
• Podržani tipovi baterija: 12V - AGM VRLA i GEL
• Naponska punjenja: 13,6V
• Max. punjačka struja: 8A
• Zaštita baterije: na razini 10,2V
• Vrijeme prebacivanja: <10 ms
• Vrijeme rada UPS: ovisno o korištenoj bateriji
• Zvučna signalizacija: DA (opis u priručniku za korištenje)
• Težina proizvoda uključujući pakiranje: 7,7kg

Zaštite:

• Preopterećenje
• Protiv prepunjenja i pražnjenja
• Kratki spojevi
• Termičke
• Protiv previsokog i preniskog ulaznog napona

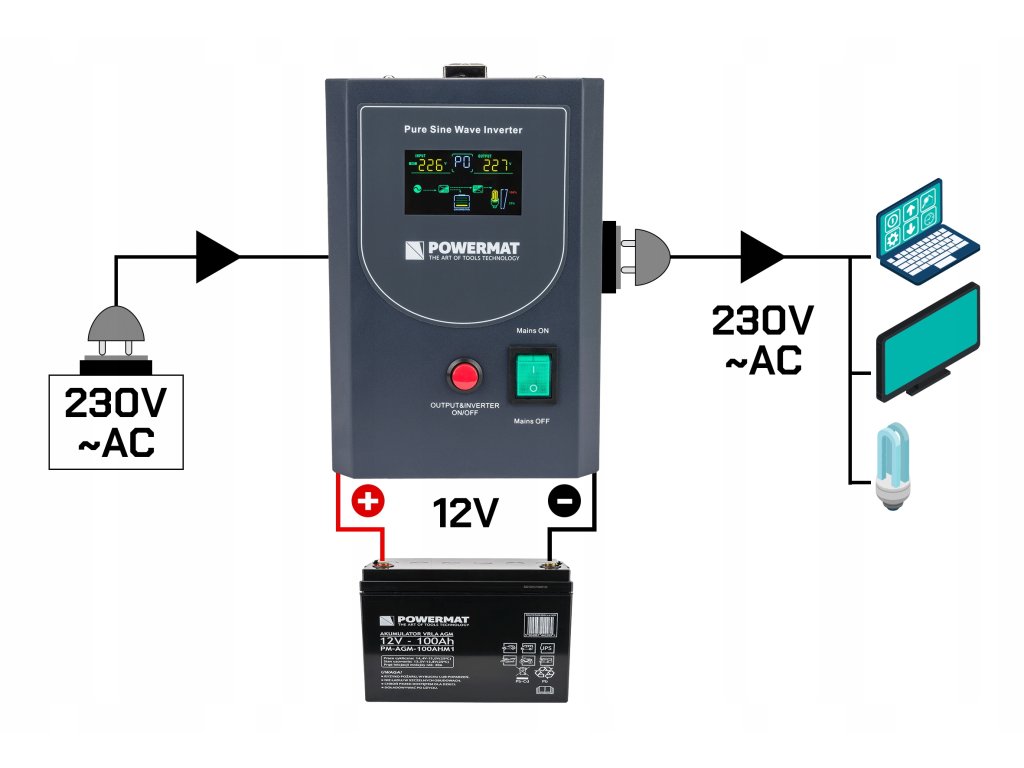

Shema priključivanja jednog akumulatora 12V - fotografije u galeriji

• Akumulator povezujemo na UPS uređaj, vodeći računa o pravilnoj polaritetu, tj. konektor "+" na "+" i konektor "-" na "-".

Shema priključivanja više akumulatora 12V (paralelno spajanje) - fotografije u galeriji

• Pri povezivanju više od jednog akumulatora trebali bismo slijediti paralelno spajanje, kao što je prikazano na niže navedenoj shemi.
• Povezujemo akumulatore s istim nominalnim naponom. Trebamo spojiti iste polove, tj. konektore "+" na "+" i konektore "-" na "-".
• Zadnji akumulator u paralelnom skupu povezujemo na UPS uređaj, vodeći računa o pravilnoj polaritetu.
• Na ovaj način stvaramo akumulatorsku grupu s kapacitetom zbroja korištenih akumulatora i s istim nominalnim naponom.

Važni savjeti za paralelno povezivanje akumulatora:

• Preporučuje se povezivanje akumulatora iste kapacitete.
• Akumulatori bi trebali biti izrađeni u istoj tehnologiji.
• Trebali bi imati sličnu istrošenost.
• Akumulatori bi trebali imati isti stanje napunjenosti.
• Žice koje se koriste za povezivanje akumulatora moraju biti pravilno dimenzionirane i kratke kako bi se minimizirali gubici.
• Pri zamjeni akumulatora novim preporuča se zamijeniti sve jednom.
